Vous avez un plan coté sous les yeux, une structure à assembler, et une question qui revient toujours au même point : quelle section choisir pour le tube rectangulaire en aluminium ? Le dimensionnement ne se résume pas à piocher une cote dans un catalogue. Il engage la tenue mécanique du projet, son poids final et la faisabilité de la pose sur chantier.
Rapport largeur/épaisseur : le critère que la maquette ne montre pas
Sur un dessin 3D ou un plan d’architecte, un tube rectangulaire alu ressemble à un simple rectangle creux. Deux dimensions extérieures, une épaisseur de paroi. Le réflexe courant consiste à choisir la section la plus proche du gabarit voulu, sans examiner le rapport entre la largeur de la plus grande face et l’épaisseur de la paroi.
Lire également : Fixer solidement un meuble au mur malgré une plinthe
Ce rapport conditionne pourtant la résistance au voilement local. Sur une face large et fine, la paroi peut se déformer sous charge bien avant que le tube atteigne sa limite théorique de flexion. Le manuel de conception AluQuébec 2024, aligné sur les évolutions de l’Eurocode 9, recommande des rapports largeur/épaisseur plus conservateurs pour les profilés exposés aux charges de vent et de neige.
Concrètement, un tube de grande section avec une paroi trop mince peut flamber localement sous une charge que le même tube, avec un ou deux millimètres d’épaisseur supplémentaire, encaisserait sans broncher. Avant de valider une section sur catalogue, vérifiez ce ratio. Si la face la plus large dépasse nettement une dizaine de fois l’épaisseur, la prudence impose de monter en épaisseur ou de réduire la largeur.
A voir aussi : Salades croquantes : un accompagnement parfait pour les endives au jambon
Alliage aluminium 6060 ou 6061 : choisir selon la fonction structurelle
Le choix de la section n’a de sens que couplé au choix de l’alliage. Deux tubes aux cotes identiques mais dans des alliages différents ne portent pas la même charge.
L’alliage 6060-T6 convient aux habillages, aux cadres de mobilier, aux structures légères où la sollicitation reste faible. Sa résistance mécanique suffit pour des montants verticaux peu chargés ou des encadrements décoratifs.
Pour une application structurelle (ossature de pergola, support de bardage, cadre de mezzanine), l’alliage 6061-T6 offre une meilleure tenue en compression et en flexion. C’est la référence quand le tube reprend réellement des efforts. Passer du 6060 au 6061 permet parfois de réduire la section tout en gardant la même capacité portante, ce qui allège l’ensemble.
Piège fréquent sur les devis fournisseurs
Certains catalogues affichent des dimensions sans préciser l’alliage ou le traitement thermique (T5, T6). Un tube en 6063-T5 ne se comporte pas comme un tube en 6061-T6 sous charge. Exigez la désignation complète avant de valider une commande. Comparer des sections sans connaître l’alliage revient à comparer des poutres sans savoir si elles sont en sapin ou en chêne.
Aluminium tube rectangulaire et contraintes de pose sur chantier
Dimensionner depuis un bureau ne garantit pas que le tube se posera correctement. Deux contraintes de chantier modifient souvent le choix initial de section.
- L’assemblage boulonné entre aluminium et inox génère un risque de corrosion galvanique au contact des deux métaux. Il faut interposer une rondelle isolante ou un joint néoprène, ce qui ajoute de l’épaisseur au noeud d’assemblage et peut imposer un tube plus large pour loger la fixation.
- Le DTU 36.5, qui encadre la pose des menuiseries aluminium, rappelle que les éléments alu non prévus comme porteurs ne doivent pas reprendre de charges de passage. En pratique, cela conduit à sur-dimensionner ou doubler les tubes rectangulaires servant de support à des seuils ou des traverses basses sollicités au quotidien.
- La soudure TIG sur chantier affaiblit localement la zone thermiquement affectée de l’alliage. Si le projet prévoit des soudures, il faut intégrer cette perte de résistance dans le calcul ou prévoir des renforts aux noeuds soudés.
Ces trois points ne figurent sur aucune maquette. Ils se découvrent au moment de poser, et parfois trop tard pour changer de section sans reprendre la commande.

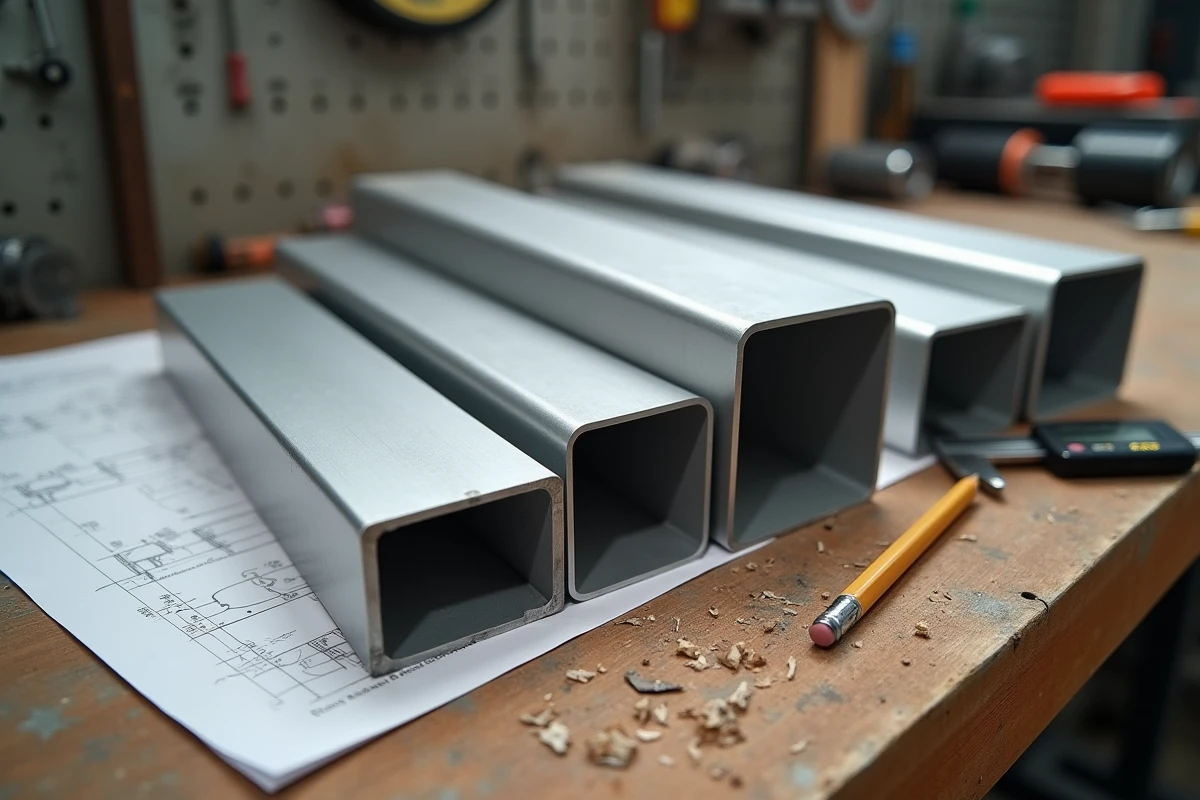

Dimensionnement d’un tube alu rectangulaire : méthode en trois étapes
Plutôt qu’un tableau de sections standard (disponible chez n’importe quel fournisseur), voici la démarche qui évite les erreurs de dimensionnement.
Identifier l’axe de sollicitation principal
Un tube rectangulaire n’a pas la même inertie selon qu’il travaille sur son grand côté ou sur son petit côté. Posez-vous la question : la charge arrive-t-elle perpendiculairement à la face large ou à la face étroite ? Orienter le grand côté face à l’effort principal exploite toute la rigidité du profil. Tourner le tube de 90 degrés divise cette rigidité, parfois de moitié.
Vérifier le flambement global et local
Le flambement global concerne les barres longues comprimées (poteaux, jambes de force). Le flambement local concerne les parois fines sous compression, comme expliqué plus haut. Les deux vérifications sont distinctes et doivent être menées séparément, surtout pour les tubes à paroi mince.
Valider avec l’assemblage réel
Un tube parfaitement dimensionné en flexion mais impossible à boulonner proprement ne sert à rien. Vérifiez que l’épaisseur de paroi accepte un taraudage ou un boulon traversant sans affaiblir la section. Un tube trop fin pour recevoir une fixation mécanique correcte doit être remplacé par une section plus épaisse, même si le calcul en flexion pure ne l’exigeait pas.
Tube rectangulaire aluminium : quand l’acier galvanisé reste pertinent
Le réflexe « tout alu » n’est pas toujours le bon. En structure extérieure exposée à des charges lourdes et permanentes (support de panneaux solaires au sol, garde-corps industriel), l’acier galvanisé offre un module d’élasticité trois fois supérieur à celui de l’aluminium. Pour une même section, il fléchit moins.
L’aluminium tube rectangulaire reprend l’avantage dès que le poids propre de la structure pose problème : toiture légère, extension en surélévation, mobilier urbain déplaçable. Le choix entre les deux matériaux se fait au cas par cas, en croisant rigidité requise, poids admissible et exposition à la corrosion.
Un dernier point souvent négligé : la dilatation thermique de l’aluminium dépasse celle de l’acier. Sur des longueurs de plusieurs mètres en plein soleil, prévoyez des jeux de dilatation aux fixations. Sans cela, le tube travaille contre ses propres appuis et peut déformer l’assemblage en quelques saisons.
